GAZY DO SPAWANIA: Badania czystości

Gazy wykorzystywane do spawania muszą być czyste nie tylko pod względem chemicznym (np. gazy o czystości 4.0, 4.5, 5.0), ale również pod względem zawartości zanieczyszczeń stałych (cząstek), wody i oleju.
Należy pamiętać, że na jakość gazu dostępnego w punkcie użytkowania, wpływ może mieć również jakość wykonania i stan techniczny instalacji dystrybucji gazu spawalniczego.
Biuro Naukowo-Techniczne SIGMA wykonuje badania czystości gazów spawalniczych. Wykonujemy badania czystości gazów dostarczanych do klientów (w butlach, w cysternach), badania czystości gazów w instalacji dystrybucji, badania czystości gazów w ich punktach użytkowania. Wykonujemy pomiary w zakresie parametrów:

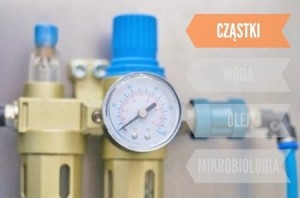

• Zawartość cząstek stałych

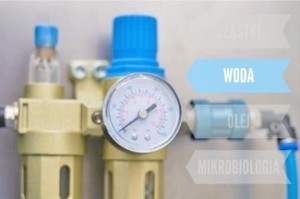

• Zawartość wilgoci - ciśnieniowy punkt rosy

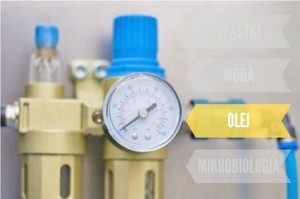

• Zawartość aerozolu oleju

Zapraszamy do kontaktu celem omówienia szczegółów badania w Państwa firmie.

KONTAKT W SPRAWIE BADAŃ CZYSTOŚCI GAZÓW SPAWALNICZYCH:
Email: info@bnt-sigma.pl
Telefon: 530 30 90 30

Czystość gazów do spawania

W nowoczesnym spawalnictwie, czystość gazów do spawania odgrywa kluczową rolę w zapewnieniu wysokiej jakości połączeń spawanych. Gazy osłonowe, takie jak argon, hel, dwutlenek węgla czy azot, są niezbędne w procesie spawania, chroniąc obszar spawania przed szkodliwymi wpływami atmosferycznymi. W tym artykule zgłębimy temat czystości gazów spawalniczych, ich wpływu na jakość spoiny oraz metody doboru odpowiednich gazów do różnych technik spawania.

Dlaczego czystość gazów do spawania jest tak ważna?

Czystość gazu osłonowego ma ogromny wpływ na jakość procesu spawania i końcowy rezultat w postaci trwałej i estetycznej spoiny. Gazy spawalnicze o wysokiej czystości zapewniają stabilny łuk elektryczny, lepszą ochronę obszaru spawania przed zanieczyszczeniami atmosferycznymi oraz minimalizują ryzyko powstawania wad w spoinie. Stosowanie czystych gazów osłonowych jest szczególnie istotne w metodach spawania takich jak TIG (Tungsten Inert Gas) i MIG (Metal Inert Gas), gdzie jakość spoiny zależy od precyzyjnej kontroli atmosfery wokół łuku elektrycznego.

Jak czystość gazu wpływa na jakość spoiny?

Czystość gazu osłonowego bezpośrednio przekłada się na jakość spoiny. Gazy o wysokiej czystości zapewniają lepszą ochronę jeziorka spawalniczego przed utlenianiem, co prowadzi do uzyskania bardziej jednorodnej i wytrzymałej spoiny. W przypadku spawania metodą TIG, gdzie często pracuje się z materiałami wrażliwymi na zanieczyszczenia, takich jak aluminium czy stale austenityczne, nawet niewielkie ilości zanieczyszczeń w gazie osłonowym mogą prowadzić do powstawania porowatości, pęknięć lub innych wad spoiny. Czyste gazy pozwalają na uzyskanie lepszej penetracji, kształtu spoiny oraz ułatwiają kontrolę nad procesem spawania.

Jakie są konsekwencje używania zanieczyszczonych gazów spawalniczych?

Stosowanie zanieczyszczonych gazów spawalniczych może prowadzić do szeregu negatywnych konsekwencji. Przede wszystkim, może to skutkować powstawaniem wad w spoinie, takich jak porowatość, wtrącenia niemetaliczne czy niedostateczne przetopienie. Zanieczyszczenia w gazie osłonowym mogą również destabilizować łuk elektryczny, co utrudnia kontrolę nad procesem spawania i może prowadzić do nierównomiernego nanoszenia materiału. W przypadku spawania metali reaktywnych, jak aluminium czy tytan, zanieczyszczenia mogą prowadzić do utleniania spoiny, co znacząco obniża jej wytrzymałość i odporność na korozję. Ponadto, używanie zanieczyszczonych gazów może przyczyniać się do szybszego zużycia sprzętu spawalniczego, w szczególności elektrod wolframowych w metodzie TIG.

Czy czystość gazu ma wpływ na trwałość sprzętu spawalniczego?

Tak, czystość gazu osłonowego ma istotny wpływ na trwałość sprzętu spawalniczego. Stosowanie gazów o wysokiej czystości przyczynia się do wydłużenia żywotności elektrod, dysz i innych elementów palnika spawalniczego. W przypadku metody TIG, zanieczyszczenia w gazie mogą prowadzić do szybszego zużycia elektrod wolframowych, co wymaga częstszej ich wymiany. Ponadto, czyste gazy minimalizują ryzyko powstawania osadów wewnątrz sprzętu spawalniczego, co mogłoby prowadzić do zatkania dysz lub uszkodzenia przewodów gazowych. Używanie gazów o odpowiedniej czystości jest zatem nie tylko kwestią jakości spawania, ale również ekonomii i efektywności pracy.

Jakie gazy osłonowe są najczęściej stosowane w różnych metodach spawania?

W spawalnictwie stosuje się różne gazy osłonowe, zarówno pojedyncze, jak i w mieszankach, w zależności od metody spawania i rodzaju spawanego materiału. Najczęściej używane gazy to argon, hel, dwutlenek węgla (CO2) oraz mieszanki tych gazów. Wybór odpowiedniego gazu lub mieszanki gazowej ma kluczowe znaczenie dla uzyskania optymalnych wyników spawania.

Które gazy są preferowane w metodzie TIG?

W metodzie TIG, która charakteryzuje się wysoką precyzją i jest często stosowana do spawania materiałów wrażliwych na utlenianie, preferowane są gazy obojętne. Najczęściej stosowanym gazem w tej metodzie jest argon, ze względu na jego inertność i dobre właściwości jonizacyjne. Argon zapewnia stabilny łuk elektryczny i doskonałą ochronę obszaru spawania. W niektórych przypadkach, szczególnie przy spawaniu materiałów o wysokiej przewodności cieplnej, takich jak miedź czy aluminium, stosuje się mieszanki argonu z helem. Dodatek helu zwiększa energię łuku, co poprawia penetrację i prędkość spawania. Dla niektórych zastosowań, zwłaszcza przy spawaniu stali austenitycznych, można również stosować mieszanki argonu z niewielkim dodatkiem wodoru, co poprawia czystość i wygląd spoiny.

Jakie gazy stosuje się w spawaniu metodą MIG/MAG?

W spawaniu metodą MIG (Metal Inert Gas) i MAG (Metal Active Gas) stosuje się szerszą gamę gazów osłonowych. W metodzie MIG, podobnie jak w TIG, często używa się czystego argonu lub mieszanek argonu z helem, szczególnie przy spawaniu metali nieżelaznych, takich jak aluminium czy miedź. Natomiast w metodzie MAG, która jest powszechnie stosowana do spawania stali, używa się gazów aktywnych lub ich mieszanek. Najpopularniejszym gazem aktywnym jest dwutlenek węgla (CO2), który zapewnia dobrą penetrację i jest ekonomiczny. Często stosuje się również mieszanki argonu z CO2 lub argonu z CO2 i tlenem, które zapewniają lepszą stabilność łuku i mniejszą ilość odprysków w porównaniu z czystym CO2. Proporcje gazów w mieszance dobiera się w zależności od rodzaju spawanego materiału i pożądanych właściwości spoiny.

Czy mieszanki gazów są lepsze niż pojedyncze gazy osłonowe?

Mieszanki gazów często oferują lepsze właściwości niż pojedyncze gazy osłonowe, pozwalając na osiągnięcie optymalnej kombinacji cech spawalniczych. Na przykład, mieszanka argonu z CO2 w metodzie MAG pozwala na uzyskanie lepszej stabilności łuku i mniejszej ilości odprysków niż czysty CO2, jednocześnie zapewniając lepszą penetrację niż czysty argon. Mieszanki gazów umożliwiają dostosowanie atmosfery ochronnej do konkretnych wymagań procesu spawania, rodzaju materiału i oczekiwanych właściwości spoiny. Pozwalają one na optymalizację takich parametrów jak prędkość spawania, głębokość penetracji, wygląd spoiny czy ilość wprowadzanego ciepła. Jednakże, wybór między mieszanką a pojedynczym gazem zależy od konkretnego zastosowania i często wymaga kompromisu między jakością spawania a kosztami.

Jak dobierać gazy osłonowe w zależności od spawanego materiału?

Dobór odpowiedniego gazu osłonowego jest kluczowy dla uzyskania wysokiej jakości spoiny i zależy od rodzaju spawanego materiału. Każdy metal ma swoje specyficzne właściwości i wymagania, które należy uwzględnić przy wyborze gazu lub mieszanki gazowej. Prawidłowy dobór gazu osłonowego może znacząco wpłynąć na stabilność łuku, penetrację, wygląd spoiny oraz jej właściwości mechaniczne.

Jakie gazy są najlepsze do spawania stali niskostopowych?

Do spawania stali niskostopowych najczęściej stosuje się mieszanki gazów aktywnych w metodzie MAG. Popularne są mieszanki argonu z dwutlenkiem węgla (CO2) w różnych proporcjach, np. 82% Ar + 18% CO2 lub 75% Ar + 25% CO2. Takie mieszanki zapewniają dobry kompromis między stabilnością łuku, penetracją i ilością odprysków. Dla niektórych zastosowań, szczególnie gdy wymagana jest większa prędkość spawania lub lepszy wygląd spoiny, można stosować mieszanki trójskładnikowe, zawierające argon, CO2 i niewielką ilość tlenu. Czysty CO2 jest również często używany, szczególnie w przypadku grubszych materiałów, ze względu na dobrą penetrację i niższy koszt, choć kosztem większej ilości odprysków i mniej estetycznego wyglądu spoiny.

Które gazy sprawdzają się przy spawaniu aluminium?

Spawanie aluminium wymaga szczególnej uwagi ze względu na wysoką przewodność cieplną i reaktywność tego metalu. W metodzie TIG do spawania aluminium najczęściej stosuje się czysty argon, który zapewnia dobrą ochronę przed utlenianiem i stabilny łuk. Dla grubszych elementów lub gdy wymagana jest większa prędkość spawania, można używać mieszanki argonu z helem (np. 75% Ar + 25% He lub 50% Ar + 50% He). Hel zwiększa energię łuku, co poprawia penetrację i prędkość spawania. W metodzie MIG do spawania aluminium również stosuje się czysty argon lub mieszanki argonu z helem. Wybór gazu zależy od grubości materiału, wymaganej prędkości spawania i typu przenoszeniamateriału w łuku. Ważne jest, aby gazy używane do spawania aluminium miały wysoką czystość, gdyż nawet niewielkie zanieczyszczenia mogą prowadzić do powstawania wad w spoinie.

Jakie gazy stosować do spawania stali austenitycznych?

Spawanie stali austenitycznych, takich jak stale nierdzewne, wymaga szczególnej ostrożności w doborze gazów osłonowych, aby uniknąć utleniania i zachować właściwości antykorozyjne spoiny. W metodzie TIG najczęściej stosuje się czysty argon lub mieszanki argonu z niewielkim dodatkiem wodoru (1-5%). Dodatek wodoru poprawia czystość i wygląd spoiny oraz zwiększa prędkość spawania. W metodzie MIG/MAG do spawania stali austenitycznych używa się mieszanek na bazie argonu z dodatkiem tlenu, CO2 lub helu. Popularne są mieszanki takie jak 98% Ar + 2% O2 lub 97% Ar + 3% CO2. Ważne jest, aby ograniczyć ilość CO2 w mieszance, gdyż zbyt duża jego zawartość może prowadzić do utraty właściwości antykorozyjnych spoiny. Dla niektórych zastosowań, szczególnie przy spawaniu cienkich blach, stosuje się również mieszanki argonu z helem, które zapewniają lepszą kontrolę nad wprowadzanym ciepłem.

W jaki sposób czystość gazu wpływa na proces spawania i kształt spoiny?

Czystość gazu osłonowego ma fundamentalne znaczenie dla jakości procesu spawania i kształtu uzyskiwanej spoiny. Gazy o wysokiej czystości zapewniają stabilne środowisko dla łuku elektrycznego, minimalizują ryzyko zanieczyszczeń i wpływają na właściwości fizyczne i chemiczne spoiny. Odpowiednia czystość gazu jest kluczowa dla uzyskania powtarzalnych i wysokiej jakości rezultatów spawania.

Jak czystość gazu oddziałuje na stabilność łuku elektrycznego?

Czystość gazu osłonowego ma bezpośredni wpływ na stabilność łuku elektrycznego. Gazy o wysokiej czystości zapewniają bardziej jednorodne środowisko jonizacji, co przekłada się na stabilniejszy i bardziej przewidywalny łuk. W przypadku zanieczyszczeń w gazie, mogą one zaburzać proces jonizacji, prowadząc do niestabilności łuku, jego gaśnięcia lub powstawania łuku błądzącego. Stabilny łuk jest szczególnie ważny w metodach takich jak TIG, gdzie precyzja i kontrola nad łukiem są kluczowe dla jakości spawania. W metodzie MIG/MAG, czystość gazu wpływa na charakterystykę przenoszenia metalu w łuku, co z kolei oddziałuje na kształt i jakość spoiny.

Czy czystość gazu ma wpływ na prędkość spawania?

Tak, czystość gazu osłonowego może mieć znaczący wpływ na prędkość spawania. Gazy o wysokiej czystości pozwalają na uzyskanie bardziej stabilnego łuku, co umożliwia spawaczowi pracę z większą pewnością i efektywnością. W przypadku niektórych mieszanek gazowych, takich jak argon z dodatkiem helu lub wodoru, wysoka czystość składników jest kluczowa dla uzyskania zakładanego efektu zwiększenia prędkości spawania. Zanieczyszczenia w gazie mogą prowadzić do konieczności zmniejszenia prędkości spawania w celu uniknięcia wad spoiny. Ponadto, czyste gazy minimalizują ryzyko powstawania zanieczyszczeń w spoinie, co mogłoby wymagać dodatkowych prac wykończeniowych, tym samym wydłużając całkowity czas produkcji.

Jak czystość gazu wpływa na penetrację i kształt spoiny?

Czystość gazu osłonowego ma istotny wpływ na penetrację i kształt spoiny. Gazy o wysokiej czystości zapewniają bardziej przewidywalne i powtarzalne warunki spawania, co przekłada się na lepszą kontrolę nad kształtem i głębokością penetracji spoiny. W metodzie TIG, gdzie często pracuje się z cienkimi materiałami, czystość gazu jest kluczowa dla uzyskania precyzyjnej i kontrolowanej penetracji. Zanieczyszczenia w gazie mogą prowadzić do nierównomiernej penetracji, powstawania podtopień lub niedostatecznego przetopienia. W metodzie MIG/MAG, czystość gazu wpływa na charakterystykę przenoszenia metalu w łuku, co bezpośrednio oddziałuje na kształt i profil spoiny. Czyste gazy pozwalają na uzyskanie bardziej jednorodnej i estetycznej spoiny, z mniejszą ilością odprysków i lepszym wtopieniem.

Jak zapewnić odpowiednią czystość gazów do spawania?

Zapewnienie odpowiedniej czystości gazów do spawania jest kluczowe dla uzyskania wysokiej jakości spoin i efektywności procesu spawania. Wymaga to starannego podejścia do wyboru, przechowywania i transportu gazów spawalniczych, a także regularnej kontroli ich czystości. Przestrzeganie odpowiednich procedur i norm jest niezbędne dla utrzymania wymaganej czystości gazów w całym procesie spawalniczym.

Jakie są metody sprawdzania czystości gazów spawalniczych?

Istnieje kilka metod sprawdzania czystości gazów spawalniczych. Najprostszą metodą jest wizualna inspekcja butli i połączeń pod kątem śladów korozji lub zanieczyszczeń. Bardziej zaawansowane metody obejmują użycie specjalistycznych analizatorów gazów, które mogą wykryć nawet śladowe ilości zanieczyszczeń. Popularne są analizatory wykorzystujące spektrometrię masową lub chromatografię gazową. Dla gazów takich jak argon czy hel, można również stosować testy punktu rosy, które pozwalają określić zawartość wilgoci w gazie. W przypadku mieszanek gazowych, ważne jest również sprawdzenie proporcji poszczególnych składników. Niektóre firmy oferują również usługi certyfikowanego testowania czystości gazów, co jest szczególnie istotne w przypadku krytycznych zastosowań spawalniczych.

Jak prawidłowo przechowywać i transportować gazy do spawania?

Prawidłowe przechowywanie i transport gazów spawalniczych są kluczowe dla utrzymania ich czystości. Butle z gazami powinny być przechowywane w suchym, dobrze wentylowanym miejscu, z dala od źródeł ciepła i bezpośredniego światła słonecznego. Ważne jest, aby butle były zabezpieczone przed przewróceniem i uszkodzeniem mechanicznym. Podczas transportu, butle powinny być solidnie zamocowane w pozycji pionowej, z założonymi kołpakami ochronnymi. Należy unikać narażania butli na ekstremalne temperatury i wstrząsy. Przed podłączeniem butli do systemu spawalniczego, zawór powinien być krótko otwarty (tzw. przedmuch), aby usunąć ewentualne zanieczyszczenia z wylotu. Wszystkie połączenia i przewody gazowe powinny być regularnie sprawdzane pod kątem szczelności i czystości.

Czy istnieją normy określające wymaganą czystość gazów spawalniczych?

Tak, istnieją międzynarodowe i krajowe normy określające wymaganą czystość gazów spawalniczych. Jedną z najważniejszych jest norma ISO 14175, która definiuje klasyfikację gazów i mieszanin gazowych stosowanych w spawalnictwie. Norma ta określa minimalne wymagania czystości dla różnych gazów i mieszanek, a także sposób ich oznaczania. W Europie stosuje się również normę EN 439, która jest kompatybilna z ISO 14175. W Stanach Zjednoczonych, Amerykańskie Towarzystwo Spawalnicze (AWS) również publikuje wytyczne dotyczące czystości gazów spawalniczych. Ponadto, wiele branż, takich jak przemysł lotniczy czy nuklearny, ma swoje własne, często bardziej rygorystyczne wymagania dotyczące czystości gazów. Przestrzeganie tych norm jest kluczowe dla zapewnienia jakości i bezpieczeństwa procesów spawalniczych.

Jakie są różnice w wymaganiach czystości gazów między metodami TIG i MIG?

Wymagania dotyczące czystości gazów osłonowych różnią się znacząco między metodami TIG (Tungsten Inert Gas) i MIG (Metal Inert Gas). Różnice te wynikają z charakterystyki obu procesów spawania, rodzaju używanych materiałów oraz oczekiwanych rezultatów. Zrozumienie tych różnic jest kluczowe dla optymalizacji procesów spawalniczych i uzyskania najwyższej jakości spoin.

Dlaczego metoda TIG wymaga wyższej czystości gazów?

Metoda TIG wymaga gazów o wyższej czystości z kilku powodów. Po pierwsze, w metodzie TIG często pracuje się z materiałami wrażliwymi na zanieczyszczenia, takimi jak aluminium, tytan czy stale austenityczne. Nawet niewielkie ilości zanieczyszczeń w gazie osłonowym mogą prowadzić do powstawania wad w spoinie, takich jak porowatość czy wtrącenia. Po drugie, metoda TIG charakteryzuje się wysoką precyzją i jest często stosowana do spawania cienkich materiałów, gdzie kontrola nad łukiem i jeziorkiem spawalniczym jest kluczowa. Zanieczyszczenia w gazie mogą destabilizować łuk i utrudniać kontrolę nad procesem. Ponadto, w metodzie TIG elektroda wolframowa jest szczególnie wrażliwa na zanieczyszczenia, które mogą prowadzić do jej szybszego zużycia lub zanieczyszczenia spoiny. Dlatego w metodzie TIG standardowo stosuje się gazy o czystości na poziomie 99,995% lub wyższej, szczególnie w przypadku spawania materiałów reaktywnych lub w krytycznych zastosowaniach.

Czy w metodzie MIG można stosować gazy o niższej czystości?

W metodzie MIG (Metal Inert Gas) oraz jej odmianie MAG (Metal Active Gas) wymagania dotyczące czystości gazów są generalnie niższe niż w metodzie TIG, choć wciąż istotne dla jakości spawania. W metodzie MIG/MAG często stosuje się mieszanki gazów, w tym gazy aktywne jak CO2, które same w sobie nie wymagają bardzo wysokiej czystości. Ponadto, proces MIG/MAG charakteryzuje się większą tolerancją na drobne zanieczyszczenia ze względu na ciągłe podawanie drutu elektrodowego, który w pewnym stopniu "oczyszcza" obszar spawania. Jednakże, nie oznacza to, że czystość gazów w metodzie MIG może być zaniedbywana. Dla spawania materiałów wrażliwych, takich jak aluminium czy stale nierdzewne, wciąż wymagane są gazy o wysokiej czystości. W przypadku spawania stali węglowych czy niskostopowych, można stosować gazy o nieco niższej czystości, ale wciąż powinny one spełniać minimalne wymagania określone w normach branżowych. Ważne jest, aby pamiętać, że nawet w metodzie MIG/MAG, wyższa czystość gazów może przyczynić się do uzyskania lepszej jakości spoin, mniejszej ilości odprysków i większej wydajności procesu spawania.

Jak czystość gazów wpływa na spawanie metali nieżelaznych?

Czystość gazów osłonowych ma szczególne znaczenie w przypadku spawania metali nieżelaznych, takich jak aluminium, miedź, tytan czy nikiel. Metale te są często bardziej reaktywne i wrażliwe na zanieczyszczenia niż stale, co sprawia, że wymagają specjalnej uwagi w doborze i czystości gazów spawalniczych. Odpowiednia czystość gazów jest kluczowa dla uzyskania wysokiej jakości spoin i uniknięcia problemów związanych z utlenianiem czy porowatością.

Jakie gazy i o jakiej czystości stosować do spawania aluminium?

Spawanie aluminium wymaga szczególnej ostrożności w doborze gazów osłonowych ze względu na wysoką reaktywność tego metalu z tlenem. Do spawania aluminium metodą TIG najczęściej stosuje się czysty argon o czystości co najmniej 99,995%. Tak wysoka czystość jest niezbędna, aby zapobiec utlenianiu spoiny i zapewnić stabilny łuk elektryczny. W przypadku grubszych elementów lub gdy wymagana jest większa prędkość spawania, stosuje się mieszanki argonu z helem (np. 75% Ar + 25% He lub 50% Ar + 50% He).

Q: Jakie są najczęściej używane gazy w spawalnictwie?

A: Najczęściej używane gazy w spawalnictwie to argon, hel, dwutlenek węgla oraz azot. Te gazy pełnią kluczową rolę w procesach spawania w osłonie.

Q: Jakie jest znaczenie osłony gazowej podczas spawania?

A: Osłona gazowa chroni spoinę przed zanieczyszczeniami atmosferycznymi, takimi jak tlen i wilgoć, co jest szczególnie ważne w procesach spawania metodą MAG i TIG.

Q: Jakie gazy są używane w spawaniu stali wysokostopowych?

A: W spawaniu stali wysokostopowych często stosuje się argon oraz gazy aktywne, takie jak dwutlenek węgla, które poprawiają jakość spoiny.

Q: Jakie są różnice między gazami obojętnymi a aktywnymi w spawalnictwie?

A: Gazy obojętne, takie jak argon i hel, nie reagują chemicznie podczas spawania, natomiast gazy aktywne, takie jak dwutlenek węgla i tlen, mogą wpływać na proces spawania, poprawiając adhezję materiału.

Q: Czy wodór jest używany w procesach spawania?

A: Tak, wodór jest używany w niektórych zastosowaniach spawalniczych, szczególnie w spawaniu stali niskostopowych, gdzie może poprawić wydajność i jakość spoiny.

Q: Jakie gazy są zalecane do cięcia materiałów?

A: Do cięcia materiałów najczęściej używa się acetylenu oraz tlenu, które tworzą bardzo wysoką temperaturę, co pozwala na efektywne cięcie stali konstrukcyjnych i innych metali.

Q: Jakie gazy są zalecane do spawania miedzi?

A: Do spawania miedzi najlepiej stosować argon jako gaz osłonowy, co zapewnia odpowiednią jakość spoiny i minimalizuje ryzyko utlenienia materiału.

Q: Jakie są podstawowe zasady użycia gazów w spawaniu?

A: Podstawowe zasady użycia gazów w spawaniu obejmują wybór odpowiedniego rodzaju gazu w zależności od materiału, kontrolę ciśnienia gazu oraz zapewnienie odpowiedniej osłony przed zanieczyszczeniami.
